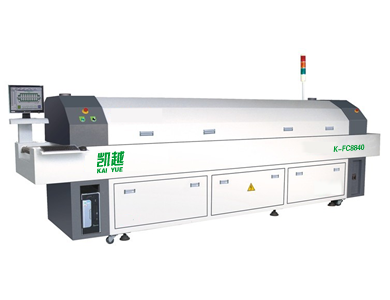

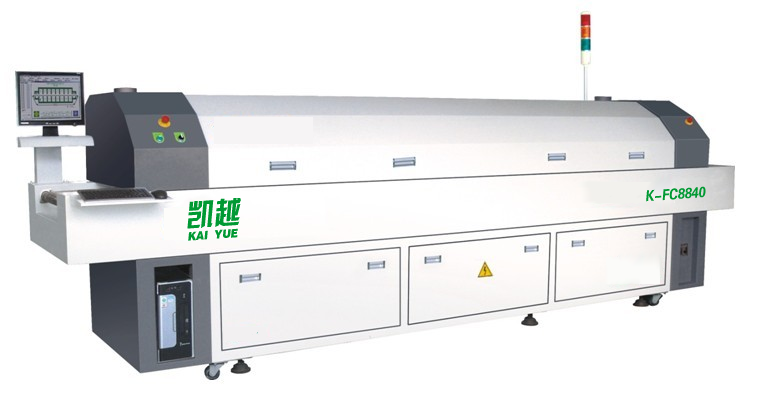

產品名稱： FC系列中型無鉛熱風回流焊
產品型號： K-FC5540/K-FC6640/K-FC7740/K-FC8840
產品介紹：產品特點：
采用品牌液晶電腦+PLC智能化控制系統, 控溫精度高±1℃（如果電腦意外死機，可實現脫機工作，不影響生產），保證控制系統穩定可靠;
Windows2000操作界面,功能強大,操作簡便;
上爐體開啟采用雙氣缸頂升機械,確保安全可靠;
配備網帶張緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
同步導軌傳輸機構（可與全自動貼片機在線接駁）,確保導軌調寬精確及高使用壽命; （選配導軌）
自動控制潤滑系統,可通過設置加油時間及加油量,自動潤滑傳輸鏈條;
所有加熱區均由電腦進行PID控制（可分溫區單獨開啟?？煞謪^(qū)加熱,以減小起動功率）;
網/鏈傳輸由電腦進行全閉環控制,可滿足不同品種的PCB同時生產;
具有故障聲光報警功能;
設有漏電保護器,確保操作人員及控制系統安全;
內置UPS及自動延時關機系統,保證PCB及回流焊機在斷電或過熱時不受損壞;
采用美國HELLER世界領先熱風循環加熱方式，高效增壓式加速風道,大幅度提高循環熱空氣流量,升溫迅速（約20分鐘）,熱補償效率高,可進行高溫焊接及固化;
溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;
擁有密碼管理的操作系統,防止無關人員改動工藝參數,操作記錄管理可追溯工藝參數的改動過程,方便改善管理.可存儲用戶現有的溫度速度設置及其設置下的溫度曲線,并可對所有數據及曲線進行打印;
集成控制窗口,電腦開關、測試曲線、打印曲線及傳輸數據均可方便操作,設計人性化。配有三通道溫度曲線在線測試系統，可隨時檢測焊接物體的實際受溫曲線（無須另配溫度曲線測試儀）;
來自國際技術的急冷卻系統,采用放大鏡式集中高效急冷,冷卻速度可達3.5~6℃/秒,管理十分方便; 外置強制冷卻裝置，確保焊點結晶效果（Option選配項，標準配置為強制自然風冷）；
松香回收系統：松香定向流動,更換清理十分方便.采用專用管道傳送廢氣,終身免維護;
特制增壓式運風結構及異形發熱絲設計，無噪音、無震動，擁有極高的熱交換率,BGA底部與PCB板之間產生的溫差△t極小,最符合無鉛制程嚴格的要求,尤其針對高難度焊接要求的無鉛產品.
技術參數：
型號 | K-FC5540（電腦） K-FA5540（儀表） | K-FC6640（電腦） K-FA6640（儀表） | K-FC7740（電腦） K-FA7740（儀表） | K-FC8840（電腦） K-FA8840（儀表） |
加熱部分參數 | ||||
加熱區數量 | 上5/下5 | 上6/下6 | 上7/下7 | 上8/下8 |
加熱區長度 | 2000mm | 2380mm | 2760mm | 3150mm |
冷卻區數量 | 上Top1/下Bottom1 | |||
運輸部分參數 | ||||
PCB最大寬度 | 導軌式300mm網帶式400mm | |||
運輸導軌調寬范圍 | 50-300mm | |||
運輸方向 | L→R（R→L） | |||
運輸導軌固定方式 | 前端/Front（選配：后端固定） | |||
運輸帶速度 | 網帶880±20mm，鏈條900±20mm | |||
傳送方式 | 網傳動﹠鏈傳動+網傳動 | |||
運輸帶速度 | 200-2000mm/Min | |||
控制部分參數 | ||||
電源 | 5線3相380V 50/60Hz | |||
啟動功率 | 19KW | 22 KW | 25KW | 28KW |
正常工作消耗功率 | Approx.4KW | Approx.4.5KW | Approx.5KW | Approx.6KW |
升溫時間 | 約20分鐘 | |||
溫度控制范圍 | 室溫-400℃Room Temper ature-400℃ | |||
溫度控制方式 | 全電腦(儀表)PID閉環控制，SSR驅動 | |||
溫度控制精度 | ±1℃ | |||
PCB板溫度分布偏差 | ±2-3℃ | |||
冷卻方式 | 標配：空氣冷卻（選配：冷水冷卻） | |||
異常報警 | 溫度異常（恒溫后超高或超低） | |||
三色燈指示 | 三色信號燈：黃—升溫；綠—恒溫；紅—異常 | |||
機體參數 | ||||
重量 | Approx. 600Kg | Approx. 800Kg | Approx. 1000Kg | Approx. 1200Kg |
外型尺寸 | L3400×W900×H1400 | L3800×W900×H1400 | L4200×W900×H1400 | L4600×W900×H1400 |
排風量要求 | 10立方/min 2通道∮180MM | |||
