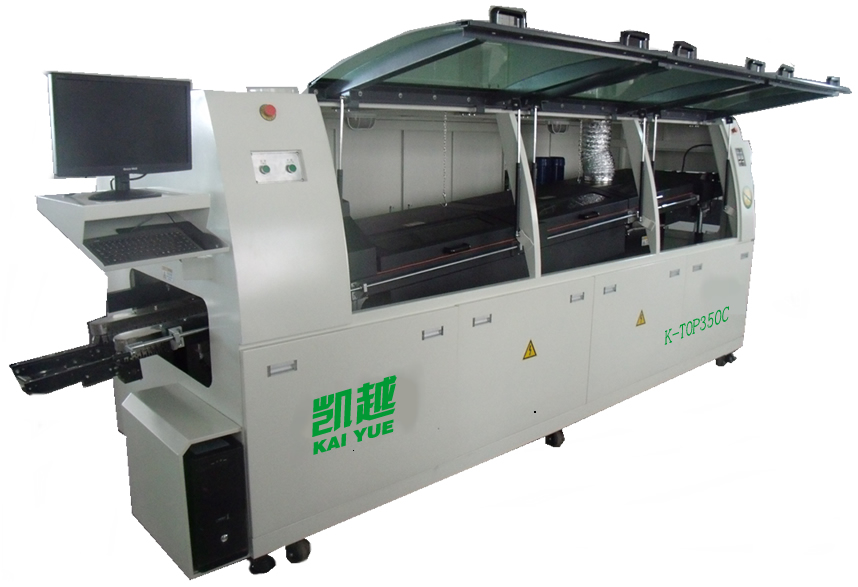

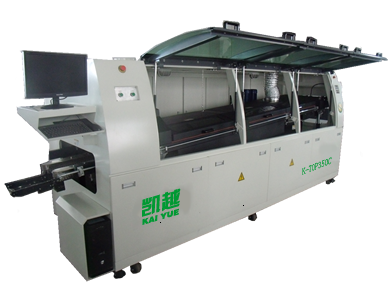

產品型號： K-TOP350C/K-TOP350M/K-TOP350A
產品介紹：
產品特點:
機體線型外觀設計，采用噴塑工藝，美觀大方， 經久耐用
三段獨立1.8米預熱區，全熱風預熱，帶射燈補償裝置，使PCB獲得良好的焊接效果
專利壓鑄式鈦合金鏈爪，不粘錫，永不變形，壽命長
全程觀察窗，方便操作和維護
錫爐升降與進出，自動調與手工調結合。采用靠背式設計，防止誤操作損傷機器
配有冷卻模塊，溫度補償模塊，適合無鉛焊接和多種工藝要求
公司最新發明的超平穩，超高濾波源發生器，大幅削弱了流道內部錫流震蕩及紊流的產生，錫波平穩，氧化量大幅降低，維護簡單
傳動機構采用精密模塊化設計，傳動準確，壽命長，易保養
松香噴霧裝置可拉出，并可拆卸，便于清潔維護
隔離式噴霧裝置，助焊劑煙霧從專用風道排出
強大參數庫功能，各類PCB工藝參數可按需調用操作
采用專業工業電腦控制系統，確保系統具有可靠性和穩定性
可按用戶設定的日期、時間及溫控參數進行自動開關機
系統故障自我診斷，故障原因自動顯示，故障排除方法隨時查詢
加熱溫度采用PID閉環控制，溫控穩定可靠。
閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間
過板自動起波，最大限度減少錫氧化量
運輸系統采用離合器限力+限流器雙重保護
短路及過流保護系統
運輸系統閉環控制。無級調速，精確控制PCB預熱與焊接時間。
工業電腦控制系統雙波峰焊接裝置，除兼容一貫的機器自動化性能外更采用流線型機體設計，簡單便捷的電腦視窗系統，將自動化生產及管理紀錄提升至更高層次
技術參數：
項目 | K-TOP350A | K-TOP350M | K-TOP350C |
控制方式 | 按鍵+PLC Keys+PLC | 觸摸屏+PLC Touchscreen+PLC | 電腦（windows操作系統）+PLC Computer+PLC |
運輸馬達 | 1P AC220V 90W | ||
運輸速度 | 300-2000mm/min | ||
基板寬度 | 50-350mm（W） | ||
運輸高度 | 750±20mm | ||
預加熱區 | 功率：9KW 長度：1800mm三段 PID 控制溫度：（室溫-250℃） | ||
錫爐加熱 | 9KW（室溫-300℃） | ||
錫爐容量 | 400KG | ||
波峰高度 | 0-12mm | ||
波峰馬達 | 3P AC220V 0.37KW×2pcs | ||
洗爪泵 | 1P AC220V 10W | ||
冷卻 | 強制離心風機冷卻 | ||
PCB運輸方向 | L→R(R→L) | ||
噴頭移動馬達 | 氣缸/步進馬達 | ||
助焊劑容量 | 6Litres | ||
助焊劑氣壓 | 3-5BAR | ||
焊接角度 | 4-6° | ||
電源 | 3P AC380V 50HZ 63A | ||
總功率/運行功率 | 20KW/6KW | ||
機身尺寸 | 3800（L）×1400（W）×1700mm（H） | ||
外型尺寸 | 4500（L）×1400（W）×1700mm（H） | ||
凈重 | 1700KG | ||
排風量要求 | 25立方/分鐘 2(通道) ∮200mm | ||
節能一 錫波噴嘴寬窄可調
調窄后的錫波 調寬后的錫波
8小時內所產生的錫渣量為0.5-1.0kg。(無需氮氣，無需任何抗氧化劑)
PCB板多寬，就將錫波調到多寬，調節范圍在80-350mm,減小錫面與氧氣接觸，降低氧化量。
節能二 泵輪處防氧化設計
防氧化設計，杜絕泵輪旋轉時葉輪與錫面摩擦而產生的黑灰及錫渣。
節能三 自帶錫渣還原裝置
