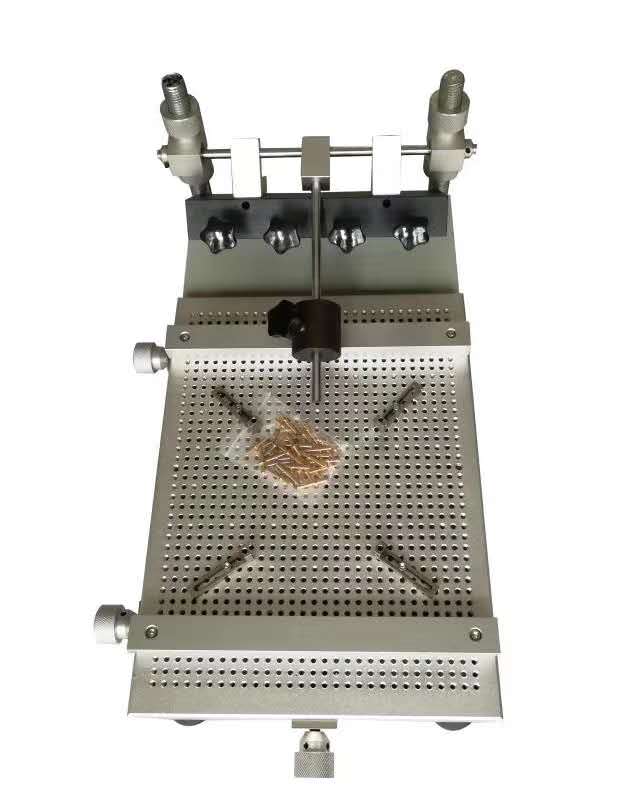

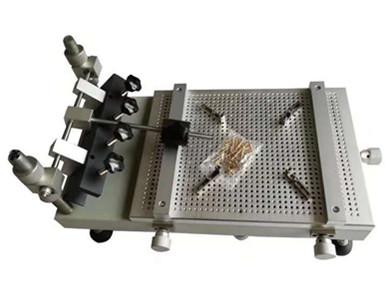

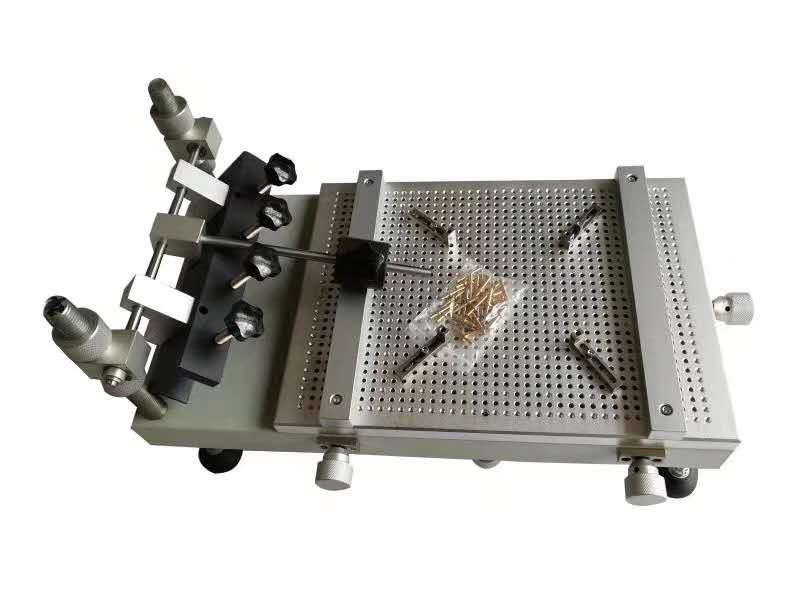

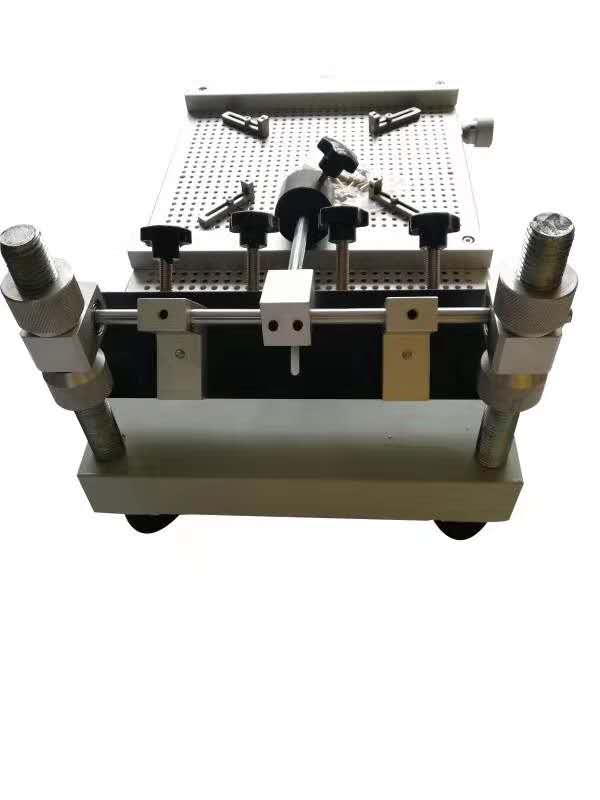

高精密手印臺 SMT手印臺 手動印刷機精密帶定位孔錫膏印刷臺
附帶配件：L型定位座4個，定位頂針（1.0-3.0）每個規格各4個，黃銅頂針25個 壓板一對
1，安裝不銹鋼定位針，選取4個相同規格的定位針?lè)胖玫絃座里面。
2，通過調節L座底部的M5基米，讓定位針露出L座平面，高度低于PCB板厚為準。
3，鎖緊L座側面的M4幾米，緊固住定位針不動。
產品特點
1 本機器主要是針對單雙面線路板錫膏或紅膠印刷要求設計，工作平臺選用優質鋁板蜂窩狀定位孔加工.結實穩固，經久耐用。
2 線路板定位采用定位針、固定桿.頂針，操作既方便定位，又保證重復操作精度。
3 校版方式通過鋼網移動，并結合印刷平臺的X、Y軸微調校正，方便快捷。
4 鋼網支架采用螺旋絲桿，可上下調節高度，方便控制PCB厚度及印刷錫膏的量。
5 印刷網板通過4個帶壓盤的旋鈕固定，快捷牢固。
工作臺尺寸 320×450(mm)
最大印刷尺寸 250×400(mm)
最大網框尺寸 420×520(mm)
印刷速度 人工控制
承印物厚度 0-80（mm）
工作臺X Y調節量 10（mm）
印刷平臺高度 240（mm）
重復精度 ±0.01（mm）
定位方式 外形或基準孔
外形尺寸(W*D*H) 600*330*230 mm
